Универсальный LED драйвер CA-188 применяется для питания подсветки LED в телевизорах и мониторах, а также в декоративных осветительных приборах. Отличительной особенностью инвертора CA-188 является наличие множества портов, часто применяемых в современных LED телевизорах, что позволяет смонтировать инвертор без пайки – просто подключив необходимый шлейф.

Параметры инвертора:

- модель: CA-188

- размер платы: 130 мм х 30 мм

- напряжение питания инвертора: 10...26 В

- Рекомендуемое напряжение питания: 12...24 В

- напряжение питания светодиодов: до 80 В

- Напряжение на выходе устанавливается автоматически в зависимости от нагрузки (количества светодиодов в планке).

- ток питания светодиодов: 180 мА

- Рекомендуемая диагональ матрицы: 14...28 дюймов

- ШИМ контроллер драйвера: DF6115

Установка тока: Ток регулируется изменением резисторов R6, R7. По умолчанию опоры по 0.82 Ом, равной 180 мА на выходе, рассчитать необходимый ток можно по формуле:

I = 220mV/R

Напряжение питания светодиодов: Напряжение на выходе драйвера задается автоматически в пределах от Vin до 80В - напряжение устанавливается автоматически. Но у драйвера так же есть защита от превышения напряжения на выходе или обрыв цепи светодиодов, это резистор R5 на вывод OVP микросхемы, при необходимости изменить пределы выходного напряжения резистор можно перечислить исходя из данных Vovp = 9.5V , Iovp =220 мкА

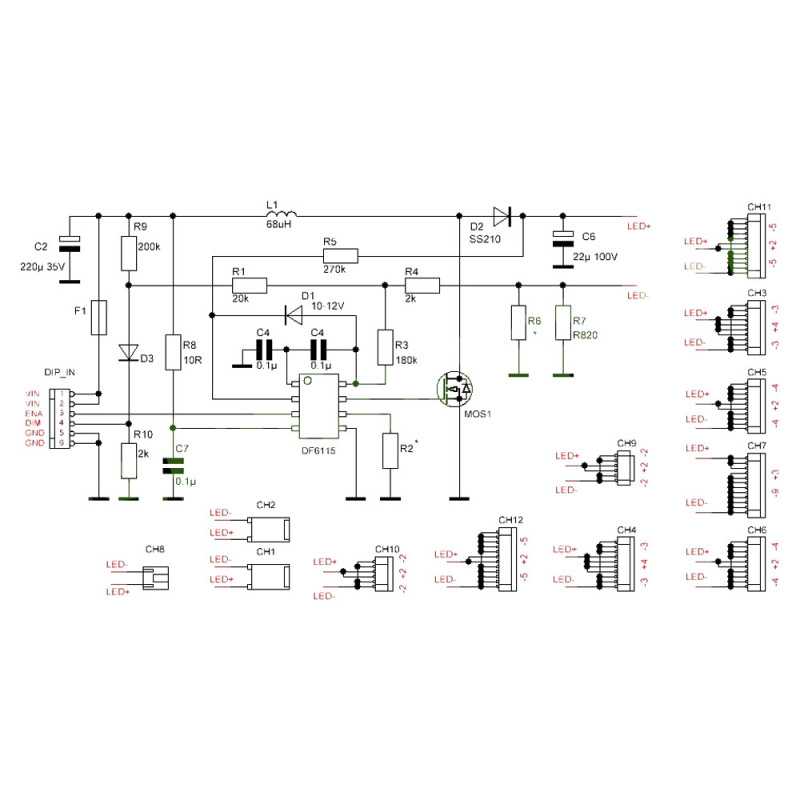

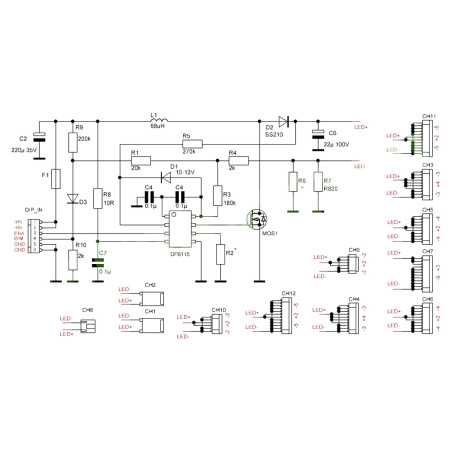

Схема LED драйвера для CA-188:

Объяснение к схеме:

- R2 – опциональный, позволяет при необходимости снизить частоту повышающего DC преобразователя

- R5 – обратная связь, позволяющая изменить верхний порог выходного напряжения

- D1 – опциональный

- R6, R7 - Установка выходного тока драйвера (формула расчета выше)
