Модуль універсальний LED драйвер підсвітки CA-188 Інвертор LED-підсвічування монітора 14-28'' CA-188, універсальний CC

Модуль універсальний LED драйвер підсвітки CA-188 Інвертор LED-підсвічування монітора 14-28'' CA-188, універсальний CC

Універсальний LED драйвер CA-188 застосовується для живлення LED підсвічування в телевізорах та моніторах, а також у декоративних освітлювальних приладах. Відмінною особливістю інвертора CA-188 є наявність безліч портів, що часто застосовуються в сучасних LED телевізорах, що дозволяє змонтувати інвертор без паяння - просто підключивши необхідний шлейф.

Параметри інвертора:

- Модель: CA-188
- Розмір плати: 130 мм х 30 мм
- Напруга живлення інвертора: 10 ... 26 В
- Рекомендована напруга живлення: 12 ... 24 В
- Напруга живлення світлодіодів: до 80 В
- Напруга на виході встановлюється автоматично залежно від навантаження (кількості світлодіодів у планці).
- Струм живлення світлодіодів: 180 мА
- Рекомендована діагональ матриці: 14 ... 28 дюймів
- ШІМ контролер драйвера: DF6115

Встановлення струму: Струм регулюється зміною резисторів R6, R7. За замовчуванням опори по 0.82 Ом що дорівнює 180 мА на виході, розрахувати необхідний струм можна за формулою:

I = 220mV/R

Напруга живлення світлодіодів: Напруга на виході драйвера задається автоматично в межах від Vin до 80В, - напруга встановлюється автоматично. Але у драйвера так само є захист від перевищення напруги на виході або обрив ланцюга світлодіодів, це резистор R5 на вивід OVP мікросхеми, при необхідності змінити межі вихідної напруги резистор також можна перерахувати виходячи з даних Vovp = 9.5V , Iovp =220 мкА

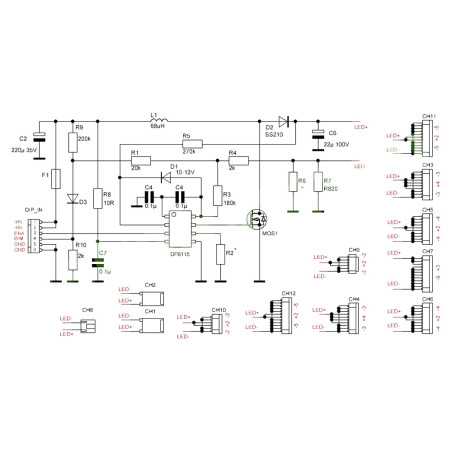

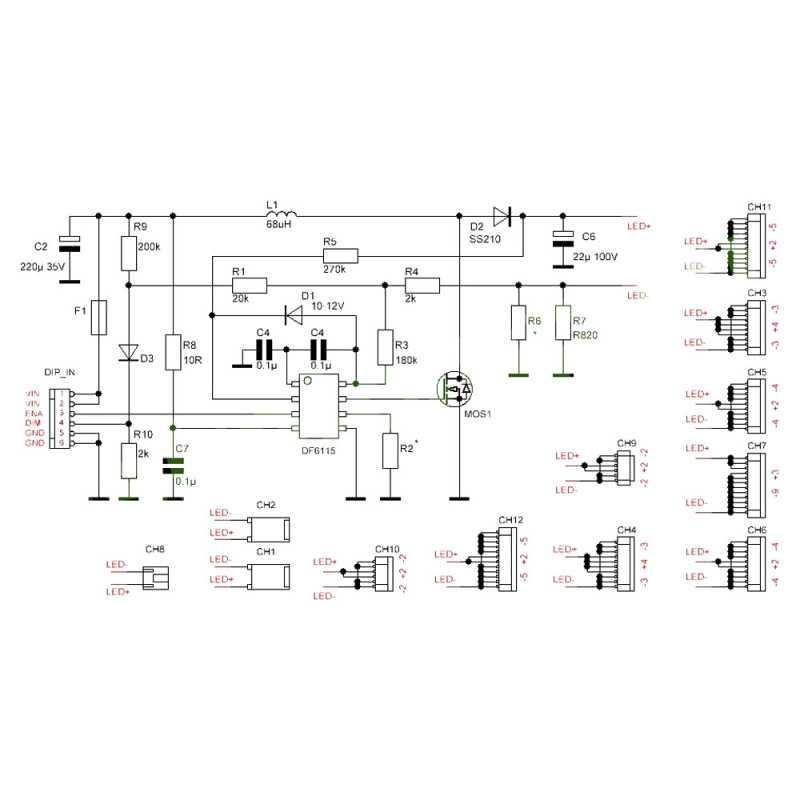

Схема LED драйвера CA-188:

Пояснення до схеми:

- R2 - опціональний, дозволяє при необхідності знизити частоту підвищуючого DC перетворювача
- R5 - зворотний зв'язок, дозволяє змінити верхній поріг вихідної напруги
- D1 - опціональний
- R6, R7 - Встановлення вихідного струму драйвера (формула розрахунку вище)
