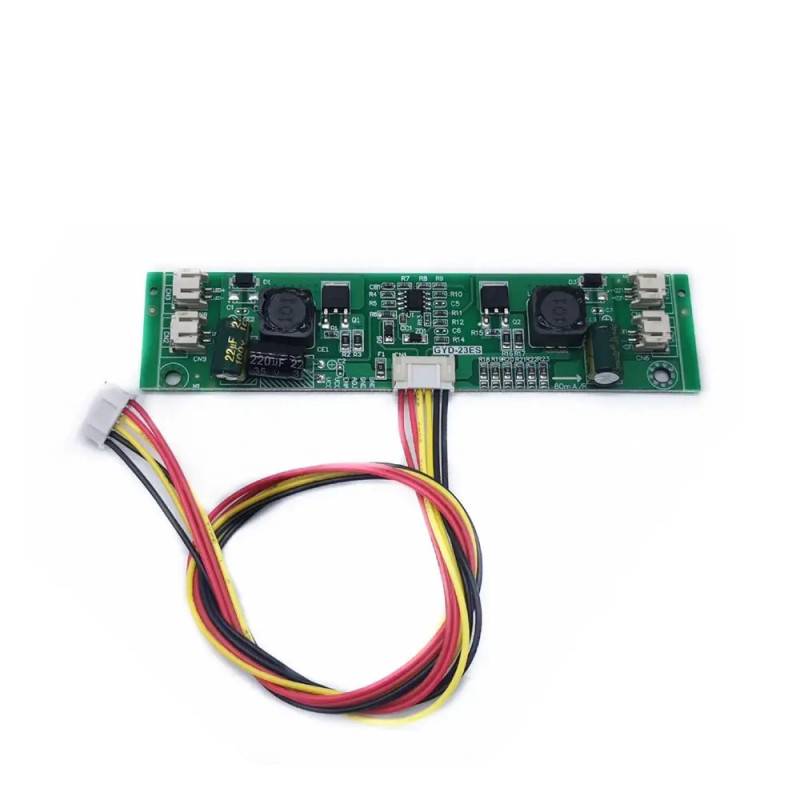

Универсальная плата питания LED подсветки GYD-23ES TV 26-65

Универсальная плата питания LED подсветки GYD-23ES TV 26-65

Размер: 12 см * 3 см

Условия работы источника питания:

Входное напряжение: поддержка входа постоянного тока 10-28 V

Выходное напряжение: автоматическая адаптация ниже 88 V (самый низкий предел - значение входного напряжения, без снижения)

Выходной ток: по умолчанию от 80 мА до 480 мА.

Применяется в: диагоналах 26-65" дюймов (максимальное напряжение 88 V)

Определение входящего интерфейса:

1: Источник питания (VCC)

2: Источник питания (VCC)

3: Управление переключателем ENA (ON)

4: Сигнал регулировки яркости (затёмнения по напряжению) (ADJ)

5: Провод заземления (GND)

6: Линия заземления (GND)

Определение выходного интерфейса: позитивный положительный, отрицательный и отрицательный (++--) имеют четыре параллельных интерфейса, и определение одинаковы.

Важные особенности:

1: Удобно сменить ток. На основной плате 6 резисторы 1206 один резистор представляет 80 мА, а максимум 6 резисторы полностью подключены до 480 мА.

2: По умолчанию подключен всего лишь один резистор R13, выходной ток составляет 80 мА, и световая полоса не сгорает. Если он слишком темный, мигает или не мигает, попробуйте увеличить силу тока, до момента пока яркость станет нормальной и световая полоса не будет горячей.

3: Плата не будет сожжена, если нагрузка не подключена (выходящее напряжение упадет до входного напряжения, когда нет нагрузки или световая полоса поломка, или она также упадет до входного напряжения, когда напряжение нагрузки выше, чем 88V).

4: Оснащен 4 выходными интерфейсами, общее определение ++--, при подключении 2-контактного левого положительного и правого негативного интерфейса световой панели вы можете напрямую вставить 2 и 3 контакта посередине, а 1 и 4 контакта свободы.
