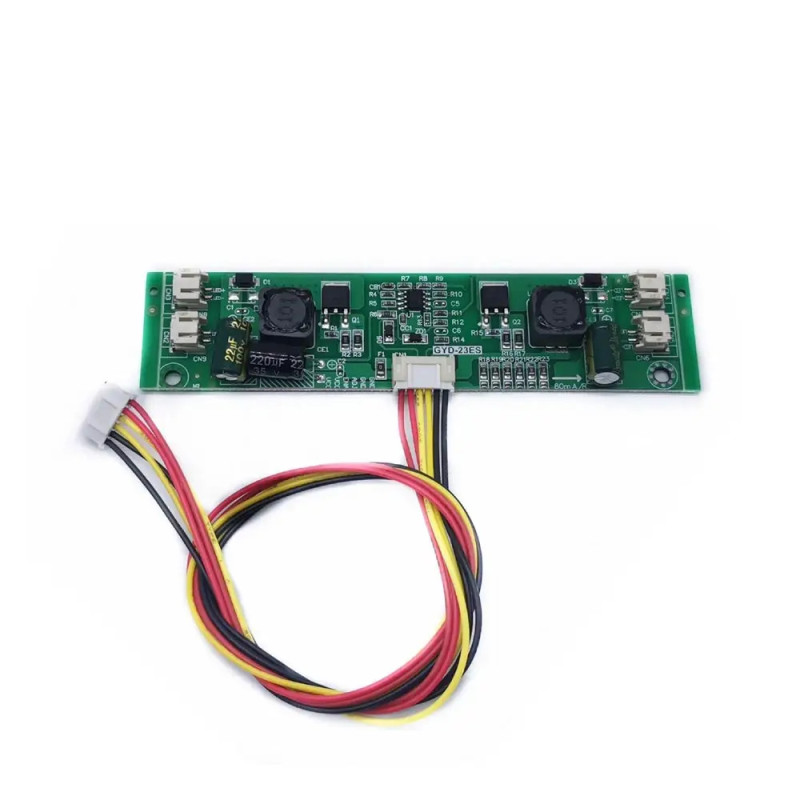

Універсальна плата живлення LED підсвічування GYD-23ES TV 26-65

Універсальна плата живлення LED підсвічування GYD-23ES TV 26-65

Розмір: 12 см * 3 см

Умови роботи джерела живлення:

Вхідна напруга: підтримка входу постійного струму 10-28 V

Вихідна напруга: автоматична адаптація нижче 88 V (найнижча межа – значення вхідної напруги, без зниження)

Вихідний струм: за замовчуванням від 80 до 480 мА.

Застосовується в: діагоналах 26-65" дюймів (максимальна напруга 88 V)

Визначення вхідного інтерфейсу:

1: Джерело живлення (VCC)

2: Джерело живлення (VCC)

3: Управління перемикачем ENA (ON)

4: Сигнал регулювання яскравості (затемнення за напругою) (ADJ)

5: Провід заземлення (GND)

6: Лінія заземлення (GND)

Визначення вихідного інтерфейсу: позитивний позитивний, негативний і негативний (++--) мають чотири паралельні інтерфейси, і визначення однакові.

Важливі особливості:

1: Зручно змінити струм. На основній платі 6 резистори 1206 один резистор представляє 80 мА, а максимум 6 резистори повністю підключені до 480 мА.

2: За замовчуванням підключений лише один резистор R13, вихідний струм становить 80 мА, і світлова смуга не згорає. Якщо він занадто темний, блимає або не блимає, спробуйте збільшити силу струму, доки яскравість стане нормальною і світлова смуга не буде гарячою.

3: Плата не буде спалена, якщо навантаження не підключено (вихідна напруга впаде до вхідної напруги, коли немає навантаження або світлова смуга поломка, або вона також впаде до вхідної напруги, коли напруга навантаження вище, ніж 88V).

4: Оснащений 4 вихідними інтерфейсами, загальне визначення ++--, при підключенні 2-контактного лівого позитивного та правого негативного інтерфейсу світлової панелі ви можете безпосередньо вставити 2 та 3 контакти посередині, а 1 та 4 контакти свободи.
