Скалер T.SK105A.03 T.SK105A.03 T.SK106A.03 T.RD8503.03 T.V56.03 з ТВ тюнером HDMI USB Universal TV Main Board универсальная

Скалер T.SK105A.03  T.SK105A.03 T.SK106A.03 T.RD8503.03 T.V56.03 з ТВ тюнером HDMI USB Universal TV Main Board универсальная

Подходит как для мониторов, так и для телевизоров.

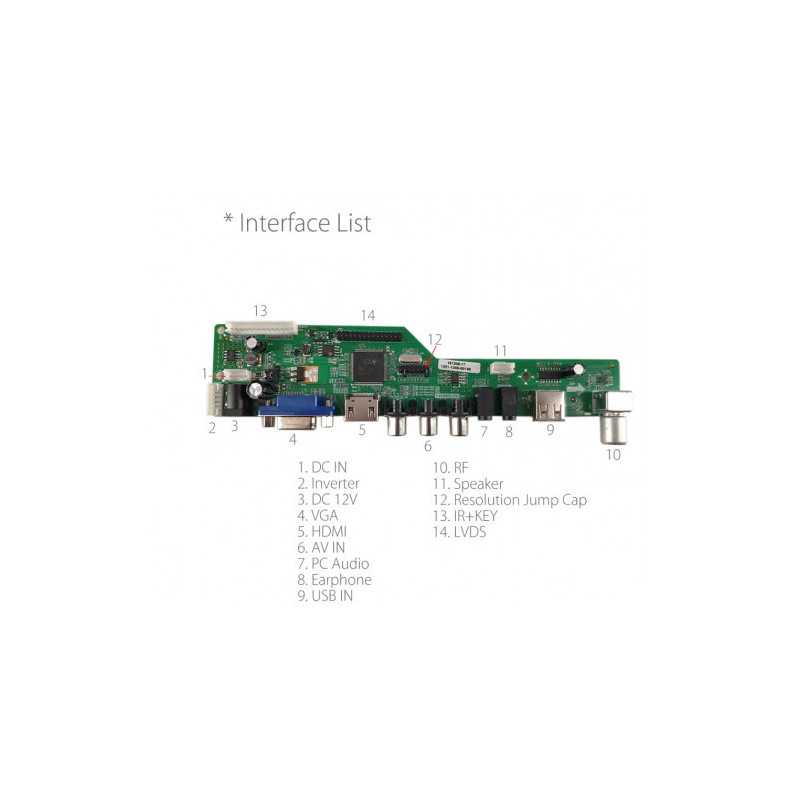

Размеры и расположение разъемов подключения как в предыдущих версиях SKR. 03, m53v5.1

ТВ-формат: аналоговый сигнал

Входной интерфейс: воспроизведение мультимедиа VGA/HDMI/TV/AV/USB

Адаптер питания: 12 В постоянного тока 3-5 А

Интерфейс экрана: LVDS Напряжение экрана: 3,3 В/5V/12 В

USB-интерфейс может использоваться для обновления программ, но также может использоваться для воспроизведения видео/музыки/фото

Поддерживает следующие расширения матрицы: 1920x1200 1920x1080 1680x1050 1600х900 1600х1200 1400X1050 1440x900 1366x768 1280x1024 1024x768 1024x600 800x600

В комплект входит:

1. Плата скалера 1шт

2. Пульт

Конфигурация скалера под матрицу производится путём обновления прошивки с USB накопителя.

Даташит матрицы с расширением и распиновкой можно найти по модели указанной на наклейке со штрих кодом и модели на корпусе с матрицей

Прошивку под матрицу монитора или телевизора подбираем, глядя на расширение и битность матрицы.

Если изображение негативно по расширению подобрано удачно, нужно зайти в сервисное меню, при включенном мониторе/телевизоре нажать на пульте последовательность input => 2 => 5 => 8 => 0 ,

или menu => 1 => 1 => 4=> 7, после чего появится сервисное меню, выбираете special set, ниже находите map LVDS, и перебиваете настройки пультом нажимая вправо-влево до момента, пока не появится хорошее изображение.
