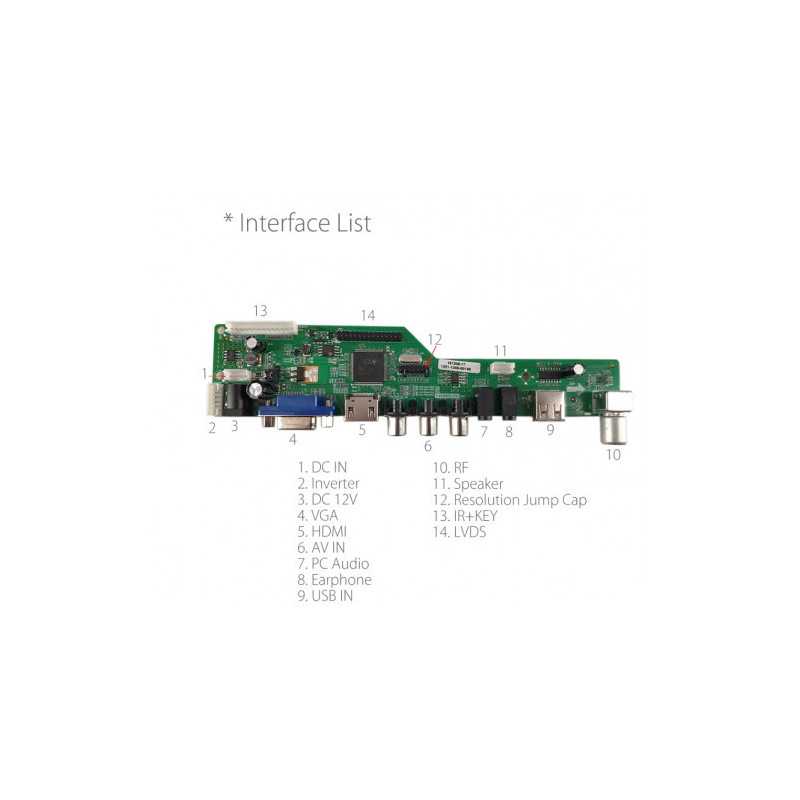

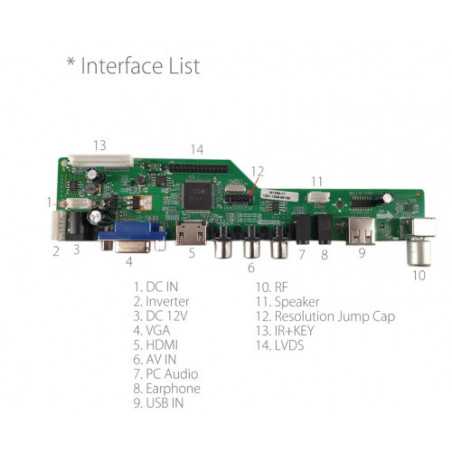

Скалер T.SK105A.03 T.SK105A.03 T.SK106A.03 T.RD8503.03 T.V56.03 з ТВ тюнером HDMI USB Universal TV Main Board універсальна

Скалер T.SK105A.03 T.SK105A.03 T.SK106A.03 T.RD8503.03 T.V56.03 з ТВ тюнером HDMI USB Universal TV Main Board універсальна

Підходить як для моніторів так і телевізорів

Розміри і розташування роз'ємів підключення як в попередніх версіях SKR. 03, m53v5.1

 ТВ-формат: аналоговий сигнал

 Вхідний інтерфейс: відтворення мультимедіа VGA / HDMI / TV / AV / USB

 Адаптер живлення: 12 В постійного струму 3-5 А

 Інтерфейс екрану: LVDS Напруга екрану: 3,3 В / 5V / 12 В

 USB-інтерфейс може використовуватися для оновлення програм, але також може використовуватися для відтворення відео / музики / фото

 Підтримує такі розширення матриці: 1920x1200 1920x1080 1680x1050 1600х900 1600х1200 1400X1050 1440x900 1366x768 1280x1024 1280x800 1280x768 1024x768 1024x600 800x600

У комплект входить:

1. Плата скалера 1шт

2. Пульт

Конфігурація скалера під матрицю проводиться шляхом оновлення прошивки з USB накопичувача.

Даташит матриці із розширенням та розпіновкою можна знайти за моделлю вказаною на наклейці із штрих кодом та моделлю на корпусі з матрицею

Прошивку під матрицю монітора чи телевізора підбираємо дивлячись на розширення та бітність матриці.

Якщо зображення негативить але по розширеню підібрано вдало,потрібно зайти в сервісне меню,при включеному моніторі/телевізорі нажати на пульті послідовність input => 2 => 5 => 8 => 0 ,

 або menu => 1 => 1 => 4=> 7 ,після чого з'явиться сервісне меню,вибираєте special set,нижче знаходите map LVDS,та перебиаєте налаштування пультом нажимаючи вправо-вліво до моменту,доки не з'явиться хороше зображення.
