Підсвітка PHILIPS 49 ES-861 ES 861 LBM490P0701-CQ-3 R 5 LBM490P0701-CP-3 L 5 LBM490P0701 CQ CP 3 TPT490F2-FN02.S TPT490F2 FN02

Підсвітка PHILIPS 49 ES-861 ES 861 LBM490P0701-CQ-3 R 5 LBM490P0701-CP-3 L 5 LBM490P0701 CQ CP 3 TPT490F2-FN02.S TPT490F2 FN02

комплект 7+7

Number of LED on single LED BAR: 7

Length of single led bar in millimeters [mm]: 502+507

Voltage in volts [V]: 3

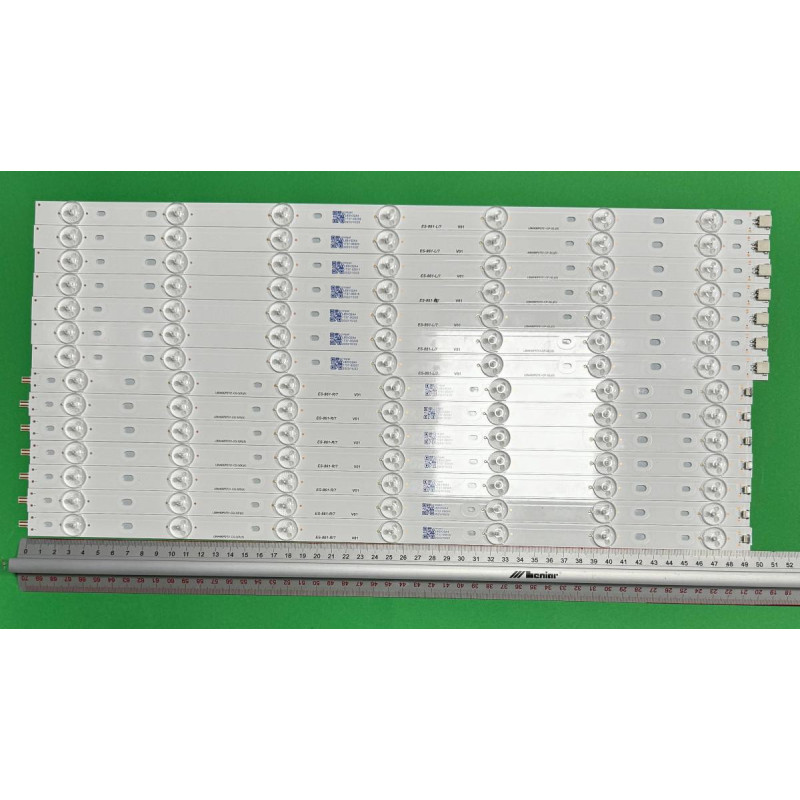

Повний комплект складається з 14-ти планок (по 7 шт. кожного виду)

LBM490P0701-CP-3(L)(5) (GJ-2K18-AFJ2-490-D714-V1-L) – 7 шт.

LBM490P0701-CQ-3(R)(5) (GJ-2K18-AFJ2-490-D714-V1-R) – 7 шт.

Комплект планок LED підсвітки LBM490P0701-CP-3(L)(5) + LBM490P0701-CQ-3(R)(5) характеристики:

Маркування:

LBM490P0701-CP–3(L)(5)

LBM490P0701-CQ-3(R)(5)

Робоча напруга одного світлодіода: 3 В

Загальна напруга планки: 42 В (14S1P)

Кількість світлодіодів на кожній планці:

L/R тип: 7 шт.

L+R у зборі: 14 шт.

Висота планки (підкладка + лінза): 7 мм

Діагональ екрану: 49″

Діаметр світлорозсіювача: 16 мм

Довжина кожної планки:

L тип: 504 мм

R тип: 502 мм

L+R у зборі: 1000 мм

Кількість контактів на роз’ємі: 3

Матеріал підкладки: алюміній + теплопровідний скотч

Відстань між центрами отворів для кріплення:

L+R у зборі: 35-116-174-59-55-36-54-89-150-115-31 мм

Відстань між центрами світлодіодів: 73 мм

GJ-2K18-AFJ2-490-D714-V1-L

GJ-2K18-AFJ2-490-D714-V1-R

LBM490P0701-CP-3(LX5)

LBM490P0701-CQ-3(RX5)

Застосовуються для ремонту телевізорів в наступних матрицях (панелях):

TPT490F2-FN02.S та інших.

Сумісність з моделями телевізорів діагоналлю 49″:

Philips: 49PUS7002, 49PUS7002/62 т
