Підсвітка PHILIPS TPT 49PUS7062 49PUS6482 49PUS7002 48PUS7062 48PUS7002 GJ-2K18-AFJ2-490-D714-V1-R GJ-2K18-AFJ2-490-D714-V1-L S

Підсвітка PHILIPS TPT 49PUS7062 49PUS6482 49PUS7002 48PUS7062 48PUS7002 GJ-2K18-AFJ2-490-D714-V1-R GJ-2K18-AFJ2-490-D714-V1-L S

• Number of LED on single LED BAR: 7

  Length of single led bar in millimeters [mm]: 502+507

  Voltage in volts [V]: 3

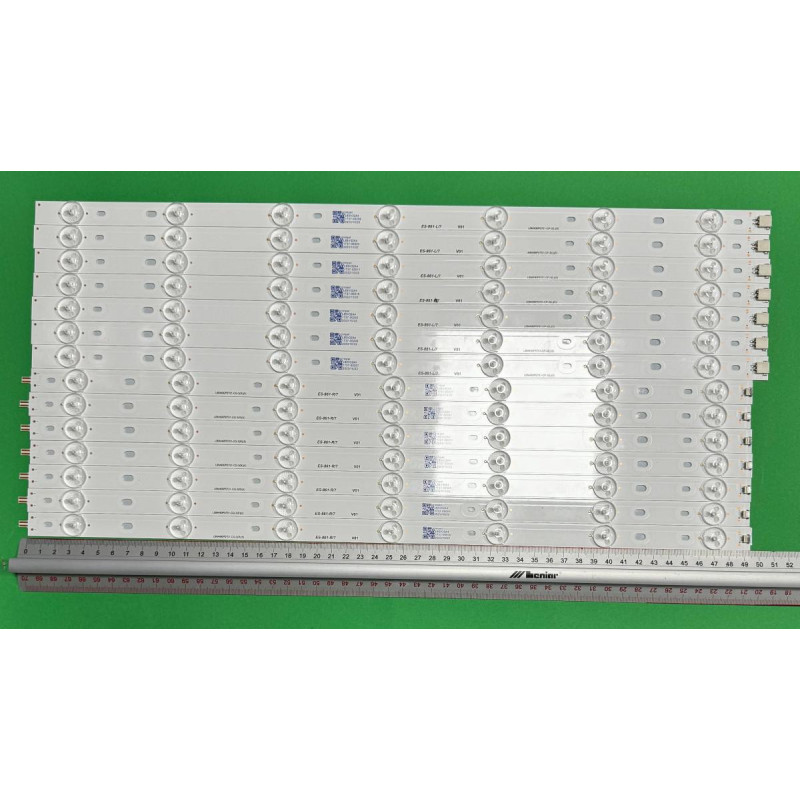

  Повний комплект складається з 14-ти планок (по 7 шт. кожного виду)

  LBM490P0701-CP-3(L)(5) (GJ-2K18-AFJ2-490-D714-V1-L) – 7 шт.

  LBM490P0701-CQ-3(R)(5) (GJ-2K18-AFJ2-490-D714-V1-R) – 7 шт.

  Комплект планок LED підсвітки LBM490P0701-CP-3(L)(5) + LBM490P0701-CQ-3(R)(5) характеристики:

  Маркування:

  LBM490P0701-CP–3(L)(5)

  LBM490P0701-CQ-3(R)(5)

  Робоча напруга одного світлодіода: 3 В

  Загальна напруга планки: 42 В (14S1P)

  Кількість світлодіодів на кожній планці:

  L/R тип: 7 шт.

  L+R у зборі: 14 шт.

  Висота планки (підкладка + лінза): 7 мм

  Діагональ екрану: 49″

  Діаметр світлорозсіювача: 16 мм

  Довжина кожної планки:

  L тип: 504 мм

  R тип: 502 мм

  L+R у зборі: 1000 мм

  Кількість контактів на роз’ємі: 3

  Матеріал підкладки: алюміній + теплопровідний скотч

  Відстань між центрами отворів для кріплення:

  L+R у зборі: 35-116-174-59-55-36-54-89-150-115-31 мм

  Відстань між центрами світлодіодів: 73 мм

  GJ-2K18-AFJ2-490-D714-V1-L

  GJ-2K18-AFJ2-490-D714-V1-R

  LBM490P0701-CP-3(LX5)

  LBM490P0701-CQ-3(RX5)

  Застосовуються для ремонту телевізорів в наступних матрицях (панелях):

  TPT490F2-FN02.S та інших.

  Сумісність з моделями телевізорів діагоналлю 49″:

  Philips: 49PUS7002, 49PUS7002/62 т
